خمکاری سینی کابل

خم به معنای تغییر جهت یا زاویه یک جسم نسبت به حالت اولیه آنست. در صنعت از این روش برای شکل دادن به فلزات و ساخت ابزارها استفاده می‌شود. سینی کابل یکی از ابزارهای مورد استفاده در سیستم برق‌کشی ساختمان‌هاست. خمکاری سینی کابل که به آن خم زدن نیز گفته می‌شود، به منظور ساخت این ابزار انجام می‌شود. در ادامه با همراه باشید تا بیشتر به نحوه انجام این روش بپردازیم.

نحوه خم زدن سینی کابل - برق یاسین

خم سینی کابل چیست؟

خم سینی کابل به زاویه‌هایی اشاره دارد که در مسیر نصب سینی کابل برای تغییر جهت کابل‌ها کاربرد دارد. برای اینکه سینی کابل با مسیرهای فیزیکی مختلف (از جمله تغییر جهت عمودی یا افقی در نصب) مطابقت پیدا کند، آن را خم می‌زنند.

انواع مختلفی از خمکاری سینی کابل وجود دارد که بر اساس زاویه و جهت آن‌ها دسته‌بندی می‌شوند و عبارتند از:

  • خم 90 درجه (L شکل): برای تغییر جهت 90 درجه‌ای افقی یا عمودی سینی کابل.
  • خم افقی سینی کابل: برای تغییر مسیر افقی در جهت چپ یا راست.
  • خم عمودی: تغییر مسیر در جهت بالا یا پایین.
  • سینی کابل سه خم: برای تقسیم کابل‌ها به دو مسیر مختلف.
  • سینی کابل چهار خم: تقسیم کابل به چهار جهت مختلف.
  • سینی کابل شش خم: تقسیم کابل به شش جهت مختلف برای مکان‌های نیازمند انعطاف‌پذیری بالا.
  • سینی با خم کاهش‌دهنده: برای اتصال سینی‌ با عرض‌های متفاوت.

فرمول خم سینی کابل

در حقیقت برای خم کردن سینی کابل به معنای علمی و ریاضی فرمول وجود ندارد و فقط برای محاسبه خم سینی کابل و انجام آن به‌طور دقیق، چندین فاکتور اهمیت دارد تا خم به درستی اجرا شود. این عوامل شامل شعاع خم، زاویه خم، طول اضافی کابل، و فضای نصب است.

برخی از نکات مهم برای تعیین خم مناسب سینی کابل عبارت‌اند از:

فرمول کلی برای خم زدن سینی کابل عبارت است از:

در این فرمول:

  • L: طول قوس یا خم ایجاد شده است.
  • R: شعاع خم است.
  • θ: زاویه خم بر حسب درجه است.
  • π: تقریباً برابر با 3.1416 است.

همچنین برای خم زدن سینی کابل از فرمول زیر نیز استفاده می‌شود:

بیشتر بخوانید:  جریان مجاز کابل

R = 2.5  T  S

در این فرمول:

  • R: شعاع خمش
  • T: ضخامت ورق سینی کابل
  • S: ضریب خم‌پذیری ورق سینی کابل

یک نکته مهم در فرمول خم سینی کابل، استفاده از طول کابل بیشتر از طول مستقیم مسیر  است که این کار برای جبران طول اضافی کابل (به دلیل خم‌کاری) صورت می‌گیرد.

نحوه خمکاری سینی کابل

همانطور که در بالا گفتیم خم زدن این ابزار برای تغییر مسیر کابل در طول سیستم برق‌کشی ساختمان صورت می‌گیرد. به طوری که برای هماهنگی با پیچیدگی‌های فیزیکی مسیر (مانند زوایای 90 درجه، تغییرات ارتفاع یا چرخش‌های مختلف) می‌تواند کاربردی باشد.

نحوه خم زدن سینی هم به صورت زیر انجام می‌شود: در زیر نحوه خمکاری سینی کابل را در چند مرحله توضیح می‌دهم:

  • اندازه‌گیری و علامت‌گذاری: ابتدا مسیر نصب کابل مشخص می‌شود که برای خم‌های استاندارد، معمولاً زاویه‌های 90 درجه یا 45 درجه کاربرد دارد.
  • انتخاب ابزار مناسب: برای خم زدن ساده از ابزارهای دستی مانند انبردست یا چکش‌های پلاستیکی استفاده می‌شود. اما برای ایجاد خم‌های بزرگ‌تر و دقیق‌تر، دستگاه‌های خم‌کن (پرس خم) کاربردی‌تر است.
  • انجام خمکاری: در روش خم زدن ساده باید به‌آرامی و با فشار تدریجی شروع به خم کردن سینی کنید. اما در خم‌های بزرگ بایر سینی کابل بین دو فک دستگاه خم‌کن قرار دهید با فشار دستگاه خم ایجاد کنید.
  • بررسی زاویه و کیفیت خم: در آخر باید زاویه را با استفاده از گوانیا زاویه سنج اندازه‌گیری کنید. همچنین باید مطمئن شوید که خم یکنواخت و بدون آسیب (مانند ترک یا خمیدگی بیش از حد) انجام است.

در آخر هم می‌توانید سینی کابل خم‌شده را در محل نصب قرار دهید.

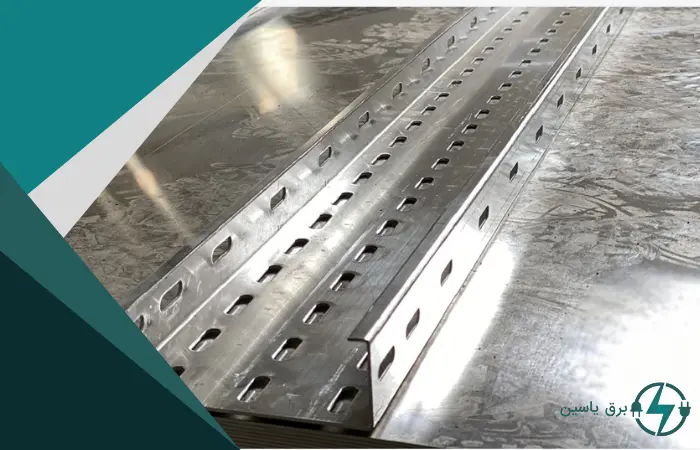

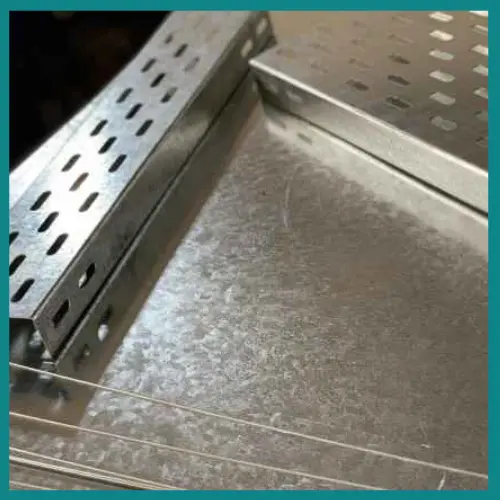

خم زدن سینی کابل

سینی کابل چهار خم

سینی کابل چهار خم یا سینی کابل ساده نوع خاصی از سینی‌های کابل است که چهار انحنا یا خم در طراحی و ساختار خود دارد و ناوردانی و یا پروفیل U شبیه است. از این نوع سینی معمولاً برای افزایش استحکام و پایداری بیشتر در زمان نصب استفاده می‌شوند و اغلب در پروژه‌هایی کاربرد دارد که نیازمند مقاومت بالاتر در برابر بارهای مکانیکی باشد و بخواهید از کابل‌ها محافظت بیشتری کنید. سینی کابل چهار خم برای نصب در فضاهای باز، نصب سقفی یا دیواری و یا پروژه‌های بزرگ و پیچیده کاربرد دارد.

بیشتر بخوانید:  تفاوت لوله فلکسیبل و لوله فولادی برق

ویژگی‌های سینی کابل چهار خم

از جمله ویژگی‌های این کابل سینی باید به موارد زیر اشاره کنیم:

  • استحکام بیشتر: در مقایسه با سینی‌های با طراحی ساده‌، چهار خم در اطراف سینی باعث افزایش مقاومت مکانیکی و تحمل بار بیشتر می‌شود.
  • محافظت از کابل‌ها: این مقدار خم زدن از آسیب‌های ناشی از فشار یا ضربه به کابل‌ها جلوگیری می‌کند.
  • جلوگیری از تاب‌خوردگی: خم‌های اضافه باعث می‌شود سینی مقاومت بیشتری در برابر پیچ خوردن در هنگام نصب پیدا کند.
  • طراحی بهتر برای نصب: خم‌های اضافی به‌طور کلی به بهبود پایداری سینی در طول نصب کمک می‌کنند و باعث می‌شوند کابل‌ها به شکل بهتری در مسیر خود قرار بگیرند.

سینی کابل شش خم

یکی دیگر از انواع خمکاری سینی کابل به شکل شش خم انجام می‌شود. همانطور که در بالاتر هم اشاره کردیم سینی کابل شش خم یک نوع سینی کابل با طراحی خاص است که شش انحنا یا خم دارد. این نوع سینی کابل به‌طور معمول در پروژه‌هایی که به طراحی پیچیده‌تری نیاز دارند و باید در فضاهای مختلف به‌ خوبی نصب  شوند، کاربرد دارد.

این نوع سینی کابل برای پروژه‌های صنعتی و بزرگ، فضاهای پیچیده و تنگ و یا محیط با ساختار پیچیده کاربرد دارد.

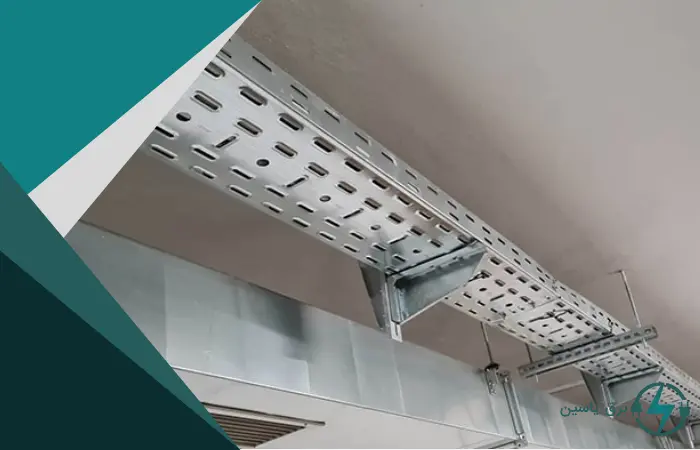

خمکاری سینی کابل

ویژگی‌های سینی کابل شش خم

مهم‌ترین مشخصات و ویژگی‌های این سینی‌های کابل عبارت است از:

  • استحکام بالا: طراحی با شش خم به سینی در برابر بارهای مکانیکی و فشارهای محیطی کابل استحکام و مقاومت بیشتری می‌دهد.
  • مدیریت پیچیده کابل‌ها: سینی کابل شش خم در فضاهایی که نیاز به تغییرات متعدد در مسیر کابل‌ها دارند (مانند مسیرهای پیچیده یا فضاهای محدود) کاربردی‌تری است.
  • محافظت از کابل‌ها: سینی کابل شش خم می‌تواند به محافظت بهتر از کابل‌ها در برابر آسیب‌های فیزیکی و محیطی کمک کند.

ورق مورد استفاده در خمکاری سینی کابل

از آنجا که سینی کابل یک ابزار بسیار مهم برای حفاظت از کابل‌های برق است، از ورق‌های مقاوم ساخته می‌شود. نوع ورق مورد استفاده نیز به پروژه، شرایط محیطی و نوع کابل بستگی دارد.

بیشتر بخوانید:  استاندارد رنگ بندی کابل

انواع ورق مورد استفاده برای خم زدن سینی کابل عبارت است از:



نوع ورق ویژگی‌ها کاربردها
ورق گالوانیزه دارای پوشش لایه‌ای از روی (زینک) در برابر خوردگی –        مناسب برای در محیط‌های خارجی، مراکز صنعتی و شرایط مرطوب و مواد خورنده
ورق فولادی دارای استحکام بالا و قیمت مناسب

دارای پوشش ضدن رنگ

مناسب برای محیط‌های خشک و غیرخورنده یا داخلی
ورق استنلس استیل (فولاد ضدزنگ) –        دارای مقاومت بسیار بالا در برابر خوردگی، حرارت و مواد شیمیایی

–        قیمت بسیار بالاتر از سایر ورق‌ها

مناسب برای محیط‌های بسیار خورنده و شرایط سخت
ورق آلومینیوم –        وزن سبک

–        مقاوم به خوردگی

–        مناسب برای بارهای نسبتا سنگین

–        محیط‌های صنعتی سبک

ورق پی وی سی (PVC) –        مقاوم در برابر مواد شیمیایی و رطوبت

–        وزن سبک

مناسب برای محیط‌های غیرصنعتی با مقاومت مکانیکی کمتر

نکات مهم در انتخاب سینی کابل خم دار

در زمان انتخاب سینی کابل خم‌دار باید به چند نکته دقت داشته باشید تا عملکرد بهینه و دوام طولانی مدت این محصولات تضمین شود. در اینجا نکات کلیدی برای انتخاب سینی کابل خم‌دار را ارائه کرده‌ایم:

  • توجه به نوع و اندازه کابل‌ها
  • بررسی میزان شعاع خم (برای جلوگیری از آسیب به کابل‌ها)
  • توجه به متریال مواد ساخت سینی کابل (در جدول بالا بررسی کردیم)
  • قابلیت تنظیم و نصب سینی کابل با توجه به محیط
  • تحمل بار و میزان استحکام محصول
  • میزان محافظت از کابل‌ها

در آخر

خمکاری سینی کابل که به منظور ایجاد زاویه در این ابزار استفاده می‌شود، به چند روش انجام می‌شود. در اینجا نحوه خم زدن سینی کابل و انواع آن را بررسی کردیم. همچنین برای انتخاب سینی کابل خم دار نیز نکاتی وجود دارد که باید به آن‌ها دقت داشته باشید. در این مطلب به این موارد پرداختیم.
