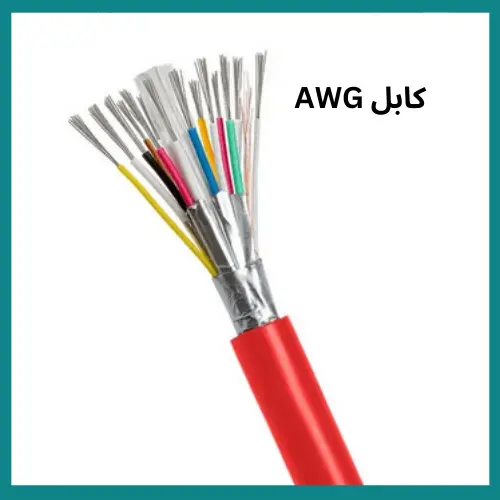

کابل AWG چیست؟ کابل AWG (American Wire Gauge) یک استاندارد معین برای اندازهگیری قطر سیمهای الکتریکی است که بیشتر در آمریکای شمالی استفاده میشود. این سیستم اندازهگیری، قطر سیمها را بر اساس اعداد استانداردی تعیین میکند که هر چه عدد AWG کوچکتر باشد، قطر سیم بزرگتر و بالعکس است. این استاندارد نه تنها قطر سیم را مشخص میکند، بلکه بر میزان مقاومت الکتریکی و حداکثر جریان قابل عبور از سیم نیز تأثیر میگذارد. کابلهای AWG در بسیاری از کاربردهای الکتریکی و الکترونیکی استفاده میشوند، از جمله در سیستمهای توزیع برق، تجهیزات الکترونیکی، و دستگاههای مخابراتی. تعیین قطر مناسب سیم برای هر کاربرد بسیار مهم است، زیرا سیمهای نازکتر ممکن است در مقابل جریانهای بالا بیش از حد داغ شوند و خطر آتشسوزی یا آسیب دیدگی دستگاهها را افزایش دهند. بنابراین، انتخاب سایز مناسب AWG، که تعادل بین افت ولتاژ، دما و ظرفیت جریانی را ارائه دهد، برای اطمینان از کارکرد ایمن و مؤثر سیستمهای الکتریکی ضروری است.
%تخفیف ویژه همکاری و خرید عمده کابل AWG
👈 دریافت لیست قیمت به روز و مشاوره رایگان جهت خرید انواع سینی کابل 👉
انواع کابل awg
کابل های AWG در مدلهای مختلفی برای کاربردهای متنوع تولید میشوند. در اینجا انواع مختلف کابل AWG و کاربردهای آنها را بررسی میکنیم:
کابل شبکه AWG (Ethernet):
این کابلها معمولاً در شبکههای محلی (LAN) برای انتقال دادهها استفاده میشوند. بهویژه در کابلهای UTP (Unshielded Twisted Pair) و STP (Shielded Twisted Pair)، تعداد جفت سیمهای پیچیده شده در داخل کابل مهم است. کابلهای Cat5e و Cat6 از جمله کابلهای معمولی شبکه هستند که به طور گسترده برای اینترنت و انتقال دادهها به کار میروند.
کابل UTP: بدون شیلد و مناسب برای محیطهای کمنویز.
کابل STP: دارای شیلد برای محافظت در برابر نویز الکترومغناطیسی (EMI).
قطر سیمهای داخل کابلهای اترنت معمولاً با استاندارد AWG اندازهگیری میشود، که بر قابلیت انتقال دادهها و محدوده طول کابل تأثیر میگذارد. سیمهای با AWG کوچکتر (که قطر بیشتری دارند) میتوانند سیگنالها را برای مسافتهای طولانیتر و با کمترین میزان افت سیگنال انتقال دهند. به عنوان مثال، کابلهای Cat6 که معمولاً از سیمهایی با AWG بین ۲۲ تا ۲۴ ساخته میشوند، برای شبکههایی با نیاز به پهنای باند بالا و عملکرد قابل اعتماد در فواصل طولانی مناسب هستند.
کابل های برق AWG:
این کابلها در پروژههای صنعتی، ساختمانی و خانگی برای توزیع انرژی الکتریکی استفاده میشوند. معمولاً کابل AWG پایینتر (مانند 10 AWG یا 12 AWG) برای انتقال برق در فواصل بلند و جریانهای بالا استفاده میشود. همچنین در سیستمهای برق فشار قوی و کمفشار بهکار میروند.
کابل های AWG برای سیستمهای صوتی:
این کابلها برای انتقال سیگنالهای صوتی از تجهیزات مختلف مانند آمپلیفایرها، میکروفنها و بلندگوها استفاده میشوند. کابل awg پایین تر (مانند 12 AWG) معمولاً برای انتقال سیگنالهای با قدرت بالا بهکار میروند.
کابل AWG مخابراتی :
این کابلها برای انتقال دادهها و سیگنالهای صوتی در سیستمهای مخابراتی و شبکههای تلفن استفاده میشوند. معمولاً این کابلها شامل چندین جفت سیم مسی پیچیده شده هستند و برای ارتباطات صوتی و دیتا در فواصل طولانی به کار میروند.
کابل شیلد دار AWG
کابل شیلد دار awg دارای لایه محافظ برای جلوگیری از نویزهای الکترومغناطیسی (EMI) می باشند . در محیطهای صنعتی یا محیطهایی که تداخل الکترومغناطیسی بالاست، استفاده از این کابلها به عملکرد بهتر سیستم کمک میکند.
کابل AWG قلع اندود
کابل awg قلع اندود دارای یک لایه قلع بر روی سیم ها می باشد که در برابر خوردگی، رطوبت و مواد شیمیایی مقاومت بیشتری دارد. این نوع کابل بهویژه در محیطهای صنعتی و در جایی که کابلها در معرض شرایط سخت آبوهوایی قرار دارند، استفاده میشود.
نحوه انتخاب کابل AWG مناسب
برای انتخاب کابل AWG مناسب، باید به فاکتورهای مختلفی توجه کنید:
نیاز به جریان: برای پروژههایی که نیاز به جریان بالاتری دارند، باید از کابلهای AWG پایینتر (ضخیمتر) استفاده کنید.
نوع کاربرد: کابلهای مختلف بسته به کاربردهای خاص خود انتخاب میشوند. برای کاربردهای حساس به نویز، کابلهای شیلددار AWG توصیه میشود.
شرایط محیطی: در محیطهایی که با رطوبت یا مواد شیمیایی خورنده روبرو هستند، کابلهای AWG قلعاندود انتخاب بهتری خواهند بود.
20 AWG یا 24 AWG؟
اگر بین کابل های 20 AWG و 24 AWG انتخاب دارید، باید به تفاوتهای اصلی این دو توجه کنید. کابل 20 AWG ضخیمتر است و میتواند جریان بیشتری را از خود عبور دهد، بنابراین برای کاربردهایی که نیاز به انتقال جریان بالا یا فاصله بیشتر دارند، مانند پروژههای صنعتی یا برقرسانی به دستگاههای بزرگ، مناسبتر است. از سوی دیگر، کابل 24 AWG نازکتر است و بیشتر برای کاربردهای سبکتر مانند انتقال دادهها یا سیستمهای با جریان کم در فواصل کوتاهتر مناسب است. در نهایت، انتخاب کابل مناسب بستگی به میزان جریان، نوع کاربرد و فاصله انتقال دارد. اگر نیاز به انتقال جریان بالا و فاصله زیاد دارید، کابل 20 AWG گزینه بهتری است، اما اگر برای کارهای سبک و مسافتهای کوتاه نیاز دارید، کابل 24 AWG میتواند کافی باشد.
کاربرد کابل AWG
کابل های AWG (American Wire Gauge) به دلیل استاندارد بودن قطر و قابلیتهای باربری جریان، در طیف گستردهای از کاربردهای الکتریکی و الکترونیکی به کار میروند. این کابلها با توجه به قطر و مشخصات خاص خود، در موارد زیر به طور وسیع استفاده میشوند:
تجهیزات الکترونیکی: در دستگاههای الکترونیکی کوچک مانند رادیوها، تلویزیونها و سایر دستگاههایی که نیاز به سیمکشی داخلی دارند، از کابلهای AWG با سایزهای بالا (قطر کوچکتر) استفاده میشود تا فضای کمتری اشغال کنند و ولتاژ کمتری داشته باشند.
سیستمهای توزیع برق: در سیستمهای توزیع برق خانگی و تجاری، کابلهای AWG با سایزهای پایینتر (قطر بزرگتر) به کار میروند که قادر به تحمل جریانهای بالا و انتقال برق بین پنلهای برق، مدارهای فرعی و دیگر تجهیزات هستند.
مخابرات: کابلهای AWG در صنعت مخابرات برای انتقال دادهها و سیگنالهای صوتی و تصویری استفاده میشوند. این کابلها باید قادر به حمل سیگنالها با افت کمتر و وضوح بالا باشند.
صنایع خودروسازی: در صنعت خودرو، کابلهای AWG برای اتصالات الکتریکی درون خودرو استفاده میشوند. این کابلها باید به گونهای باشند که بتوانند در شرایط سخت محیطی مانند دمای بالا و ارتعاش مقاومت کنند.
تجهیزات برقی و روشنایی: از کابلهای AWG همچنین برای اتصال دستگاههای برقی مختلف مانند لامپها، پنکهها و سایر تجهیزات استفاده میشود. این کابلها باید قابلیت اطمینان در انتقال برق و دوام در برابر شرایط مختلف محیطی را داشته باشند.
استاندارد AWG
استاندارد AWG (American Wire Gauge) یک سیستم اندازهگیری است که برای تعیین ضخامت سیمها و کابلها استفاده میشود. در این سیستم، هرچه عدد AWG کمتر باشد، قطر سیم بزرگتر است. به عبارت دیگر، سیمهایی با عدد AWG پایینتر برای انتقال جریان بیشتر مناسب هستند، در حالی که سیمهای با عدد AWG بالاتر، قطر کوچکتری دارند و برای کاربردهای با جریان کمتر به کار میروند. این استاندارد در کابلهای برق، شبکه، مخابرات و سیستمهای صوتی و تصویری کاربرد دارد و به انتخاب مناسب کابلها و سیمها بر اساس نیاز فنی کمک میکند.
جدول استاندارد AWG
جدول AWG یک راهنمای استاندارد برای اندازهگیری قطر سیمهای الکتریکی است و شامل محدودههای مختلفی از قطر سیمها، از AWG=۰.۵ تا AWG=۵۰ است. این جدول به کاربران امکان میدهد تا بر اساس قطر سیم، قابلیتهای جریانی و مقاومت الکتریکی مورد نظر، سیم مناسب برای کاربردهای خاص خود را انتخاب کنند. Nدر جدول AWG، هر چه عدد کوچکتر باشد، قطر سیم بزرگتر و توانایی تحمل جریان بیشتری را دارد. برای مثال، سیمهای با AWG پایینتر (مانند ۰.۵ تا ۱۰) معمولاً برای کاربردهای سنگینتر مانند سیستمهای برقی صنعتی یا توزیع برق مناسب هستند، در حالی که سیمهای با AWG بالاتر (مانند ۴۰ تا ۵۰) بیشتر در کاربردهای الکترونیکی دقیق و مدارهای کم جریان استفاده میشوند. برای کسب اطلاعات دقیقتر درباره قیمتها، مشخصات فنی، یا انتخاب سیم مناسب برای پروژههای خاص خود، میتوانید با کارشناسان برق یاسین تماس بگیرید.
جدول زیر برخی از اندازه های استاندارد AWG که بیشترین کاربرد را دارند نشان میدهد:
| اندازه AWG | قطر سیم (mm) | سطح مقطع (mm2) |
|---|---|---|
| 1 | 7.348 | 42.4 |
| 2 | 6.544 | 33.6 |
| 3 | 5.827 | 26.7 |
| 4 | 5.189 | 21.2 |
| 5 | 4.621 | 16.8 |
| 6 | 4.115 | 13.3 |
| 7 | 3.665 | 10.5 |
| 8 | 3.264 | 8.37 |
| 9 | 2.906 | 6.63 |
| 10 | 2.588 | 5.26 |
| 11 | 2.305 | 4.17 |
| 12 | 2.053 | 3.31 |
| 13 | 1.828 | 2.62 |
| 14 | 1.628 | 2.08 |
| 15 | 1.45 | 1.65 |
| 16 | 1.291 | 1.31 |
| 17 | 1.15 | 1.04 |
| 18 | 1.024 | 0.823 |
| 19 | 0.912 | 0.653 |
| 20 | 0.812 | 0.518 |
| 21 | 0.723 | 0.41 |
| 22 | 0.644 | 0.326 |
| 23 | 0.573 | 0.258 |
| 24 | 0.511 | 0.205 |
| 25 | 0.455 | 0.162 |
| 26 | 0.405 | 0.129 |
| 27 | 0.361 | 0.102 |
| 28 | 0.321 | 0.081 |
| 29 | 0.286 | 0.0642 |
| 30 | 0.255 | 0.0509 |
کد خوانی کابل های کامپیوتری یا AWG
اگر تا به حال به نوشتههای روی کابلهای کامپیوتری، شبکه یا برق دقت کرده باشید، احتمالاً ترکیبی از اعداد و حروف را دیدهاید که روی روکش آنها حک شده است. این کدها فقط یک سری اعداد تصادفی نیستند، بلکه اطلاعات مهمی درباره تعداد زوج سیمها، تعداد رشتههای به هم تابیده و ضخامت هر رشته سیم (بر اساس استاندارد AWG) را در اختیار ما قرار میدهند. دانستن نحوه خواندن این کدها به شما کمک میکند تا هنگام خرید یا استفاده از کابلها، بهترین انتخاب را داشته باشید.
معمولاً این کدها در فرمت XX × Y × ZZ روی کابلها درج میشوند، جایی که XX تعداد زوج سیمها، Y تعداد رشتههای به هم تابیده (که معمولاً عدد ۲ است و نشان میدهد سیمها بهصورت زوجی تابیده شدهاند)، و ZZ ضخامت هر رشته سیم بر اساس استاندارد AWG را نشان میدهد. بهعنوان مثال، اگر روی کابلی کد 26×2×10 درج شده باشد، یعنی این کابل شامل 10 زوج سیم به هم تابیده شده با ضخامت 26 AWG است که معادل 0.129 میلیمتر مربع میشود. حالا تصور کنید کدی مانند 24×2×8 روی کابلی نوشته شده باشد؛ این یعنی کابل 8 زوج سیم دارد که هر کدام ضخامت 24 AWG (حدود 0.205 میلیمتر مربع) دارند.
اما چرا این اعداد اهمیت دارند؟ چون ضخامت سیمها مستقیماً روی میزان مقاومت الکتریکی، افت ولتاژ و جریان قابل عبور تأثیر میگذارد. هر چه عدد AWG کوچکتر باشد، ضخامت سیم بیشتر است و در نتیجه مقاومت کمتری دارد، که برای انتقال برق یا داده در مسیرهای طولانی ایدهآلتر است. در مقابل، سیمهای نازکتر (با عدد AWG بزرگتر) انعطافپذیرتر هستند اما ممکن است در فواصل زیاد باعث افت سیگنال یا ولتاژ شوند.
دانستن نحوه خواندن این کدها به شما کمک میکند تا کابل مناسبی برای نیاز خود انتخاب کنید؛ از کابلهای برق گرفته تا کابلهای شبکه و حتی سیمهای داخلی دستگاههای الکترونیکی. پس دفعه بعد که قصد خرید کابلی داشتید، حتماً به کدهای درجشده روی آن دقت کنید، چون اطلاعات ارزشمندی درباره کیفیت و عملکرد آن در اختیار شما میگذارند.
مقاومت ویژه ی الکتریکی برای هر اندازهی AWG در سیم مس
اندازه AWG مقاومت ویژه در 20° سلسیوس (mΩ/m)
1 0.4066
2 0.5127
3 0.6465
4 0.8152
5 1.028
6 1.296
7 1.634
8 2.061
9 2.599
10 3.277
11 4.132
12 5.211
13 6.571
14 8.286
15 10.45
16 13.17
17 16.61
18 20.95
19 26.42
20 33.31
21 42
22 52.96
23 66.79
24 84.22
25 106.2
26 133.9
27 168.9
28 212.9
29 268.5
30 338.6
استاندارد AWG در مورد سیم های افشان
استاندارد AWG (American Wire Gauge) برای سیمهای افشان نیز کاربرد دارد و اصول اندازهگیری و خصوصیات آن مشابه با سیمهای تک رشتهای است، با این تفاوت که سیمهای افشان از تعدادی رشته سیم نازکتر تشکیل شدهاند که به صورت بافته شده یا تابیده به هم پیچیده شدهاند. این ویژگی سیمهای افشان را انعطافپذیرتر از سیمهای تک رشتهای میکند که این خصوصیت برای کاربردهایی که نیاز به خمش و حرکت سیم دارند، مثل وسایل نقلیه یا تجهیزات دستی، ایدهآل است. در استاندارد AWG برای سیمهای افشان، قطر کلی سیم به جمع قطر تمام رشتههای فردی بستگی دارد. هر چه تعداد رشتهها در یک سیم بیشتر باشد، معمولاً انعطافپذیری سیم بیشتر و مقاومت الکتریکی آن کمتر است. محاسبه دقیق قطر سیم افشان با توجه به استاندارد AWG اغلب شامل در نظر گرفتن قطر هر یک از رشتههای فردی و تعداد کل رشتهها است.
نمونهای از کد های رایج استاندارد AWG:
- AWG 0000 (4/0): این سیم با قطر بسیار زیاد برای استفاده در کاربردهای صنعتی سنگین و سیستمهای برقکشی با جریان بالا طراحی شده است.
- AWG 000 (3/0): کمی کوچکتر از AWG 0000 است، ولی همچنان قطر بالایی دارد و در کاربردهای مشابهی به کار میرود.
- AWG 00 (2/0): این سیم با قطر نسبتاً زیاد برای انتقال توان بالا و مصارف سنگین مناسب است.
- AWG 0 (1/0): این سیم همچنان ضخیم است و قادر به عبور جریان زیاد میباشد.
- AWG 2: برای سیستمهای الکتریکی با توان متوسط، مانند برخی کاربردهای صنعتی و خانگی، طراحی شده است.
- AWG 4: قطر این سیم کمتر از AWG 2 است و برای سیمکشیهای خانگی و صنعتی سبک کاربرد دارد.
- AWG 6: معمولاً در سیستمهای سیمکشی خانگی یا دستگاههایی که نیاز به جریان کم دارند، استفاده میشود.
- AWG 10: یکی از سایزهای رایج در سیمکشیهای خانگی و دستگاههای الکتریکی است.
- AWG 14: برای کاربردهای ولتاژ پایین و جریانات کم، مانند روشنایی خانگی، به کار میرود.
- AWG 16: نازکتر از AWG 14 و مناسب برای کابلهای سیگنال یا دستگاههای کممصرف است.
- AWG 24: این سیم بسیار نازک است و معمولاً برای کابلهای دیتا و ارتباطی مانند کابلهای شبکه و تلفن به کار میرود.
قیمت کابل awg
قیمت کابل AWG تحت تأثیر چندین عامل مهم قرار میگیرد که درک آنها میتواند به شما کمک کند تا انتخاب بهتری داشته باشید. یکی از اصلیترین عواملی که بر قیمت کابل awg تأثیر میگذارد، ضخامت و اندازه کابل است؛ کابلهای با شماره AWG پایینتر (مثلاً ۲ یا ۴) دارای قطر بیشتری هستند و به همین دلیل قیمت آنها معمولاً بالاتر است. همچنین نوع عایق، جنس هادی (مس یا آلومینیوم) و برند تولیدکننده نیز تأثیر زیادی بر هزینه نهایی دارند. کابل awg معمولاً در کاربردهای مختلف صنعتی، ساختمانی، و برقی استفاده میشود و هر کدام به دلیل ویژگیهای خاص خود، قیمتهای متفاوتی دارند. علاوه بر این، نوسانات بازار مواد اولیه و هزینههای حمل و نقل میتواند در تغییرات قیمت کابل awg مؤثر باشد. در نهایت، توصیه میشود که هنگام خرید کابل AWG، علاوه بر قیمت، به کیفیت و اعتبار تأمینکننده نیز توجه کنید تا از خرید محصولات با کیفیت و مقاوم اطمینان حاصل نمایید.
خرید کابل awg
برای خرید کابل AWG، بهتر است از فروشگاههای معتبر مانند لاله زار که مرکز اصلی فروش سیم و کابل است، خرید کنید. این فروشگاهها معمولاً محصولات با کیفیت و قیمت مناسب را عرضه میکنند. هنگام خرید کابل، حتماً دقت کنید که کابل متناسب با نیاز خود را انتخاب کنید؛ مثلاً برای سیستمهای برق فشار قوی به کابلهای ضخیمتر نیاز دارید و برای انتقال دادهها کابلهای مخصوص شبکه مناسبتر هستند. اگر نیاز به مشاوره، راهنمایی یا استعلام قیمت دارید، میتوانید با شماره 09127346803 و 02133900890 تماس بگیرید.
