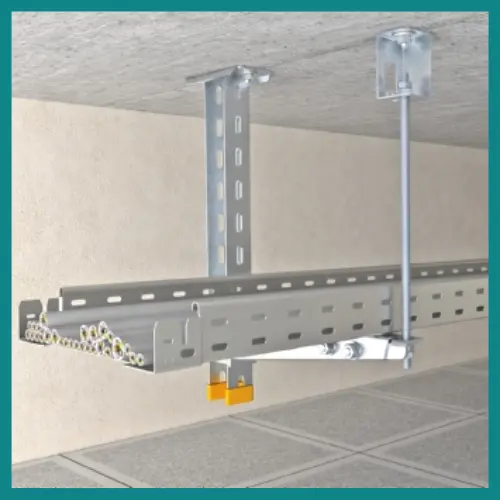

ساپورت سینی کابل

ساپورت سینی کابل، که با نام نگهدارنده سینی کابل نیز شناخته می‌شود، یکی از اجزای اساسی در سیستم‌های مدیریت کابل و اتصالات سینی کابل است. این قطعه برای تثبیت و حمایت سینی‌های کابل به دیوارها، سقف‌ها یا سایر سازه‌ها استفاده می‌شود و به حفظ پایداری و ایمنی کابل‌کشی کمک می‌کند. نگهدارنده‌ها با توزیع مناسب وزن کابل‌ها و جلوگیری از جابه‌جایی یا افتادن سینی‌ها، کارایی و عمر مفید سیستم کابل‌کشی را افزایش می‌دهند. مجموعه برق یاسین عرضه کننده انواع سینی کابل و اتصالات مربوطه است و می‌تواند نیازهای مختلف پروژه‌های شما را تامین کند.

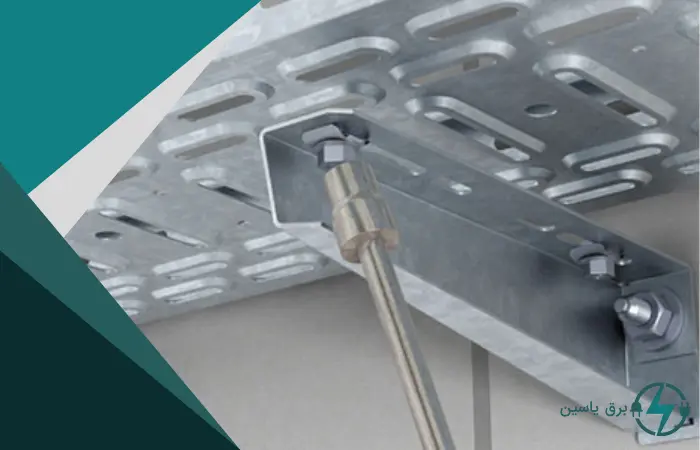

انواع ساپورت سینی کابل - برق یاسین

انواع ساپورت سینی کابل

از آنجایی که سینی‌های کابل دارای ضخامت زیاد و وزن بالایی هستند، برای نصب آن‌ها در محیط‌های خاص نیاز به استفاده از ساپورت‌های مختلف است. برای نصب ایمن و کارآمد سینی کابل، از ساپورت‌های متنوعی استفاده می‌شود که در ادامه به برخی از انواع مناسب آن اشاره می‌کنیم:

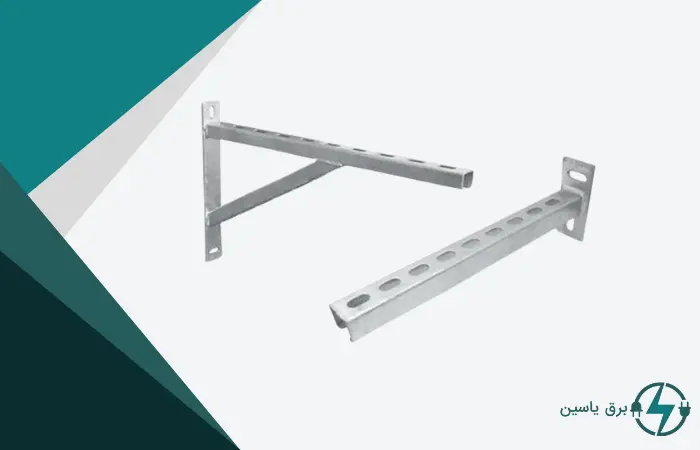

ساپورت سینی کابل دیواری

معمولاً از ساپورت سینی کابل دیواری برای سینی‌های کابل که از کنار دیوار عبور می‌کنند، استفاده می‌شود. این ساپورت‌ها معمولاً دارای پروفیل نوع PGS یا PCS هستند و توسط براکت RGS نصب می‌شوند. نصب این ساپورت‌ها بر روی دیوار مستلزم استفاده از متعلقات دیگری نیز می‌باشد تا از ایمنی و استحکام نصب اطمینان حاصل شود.

ساپورت دیواری سینی کابل

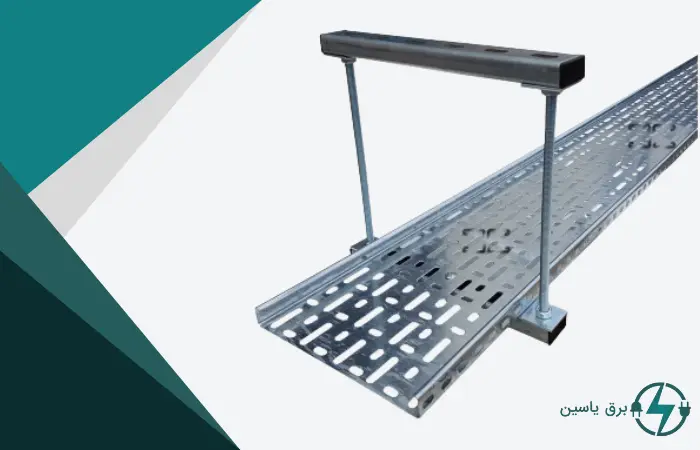

ساپورت سینی کابل سقفی

هنگامی که ساختمان‌های بزرگ و چند طبقه به سینی کابل نیاز دارند، از ساپورت‌های سقفی استفاده می‌شود. باید تعداد طبقات را بررسی کرده و بر اساس آن از سینی‌های کابل استاندارد استفاده کرد. ساپورت‌های سقفی، همان‌طور که از نامشان پیداست، بر روی سقف نصب می‌شوند. بنابراین، در نصب این نگهدارنده‌ها باید به فاصله بین ساپورت‌ها و سایر متعلقات مورد نیاز توجه کرد تا نصب به درستی و با ایمنی کامل انجام شود.

ساپورت سقفی سینی کابل

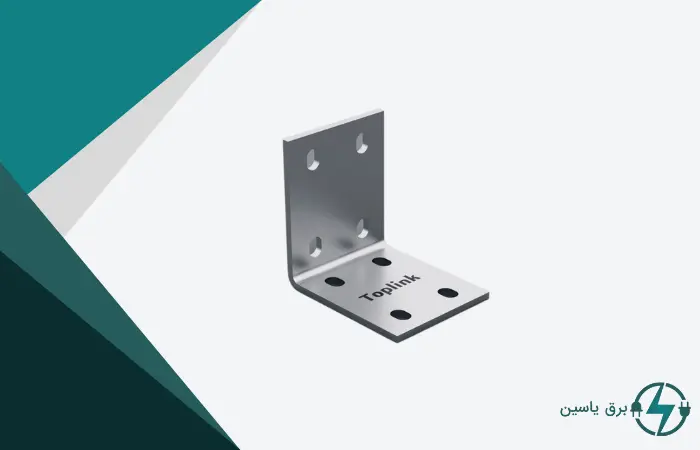

ساپورت سینی کابل L شکل

این نوع ساپورت‌ها که به صورت تک براکت و آویز طراحی شده‌اند، از پروفیل‌های PGS یا PCS ساخته می‌شوند و بسته به نیاز، برای مهار بریس‌های طولی و عرضی به کار می‌روند. هنگام نصب ساپورت‌های سینی کابل L شکل، ضروری است که به فاصله، اندازه و وزن سینی‌های کابل دقت کنید تا از ایمنی و پایداری سیستم اطمینان حاصل شود.

ساپورت سینی کابل L شکل

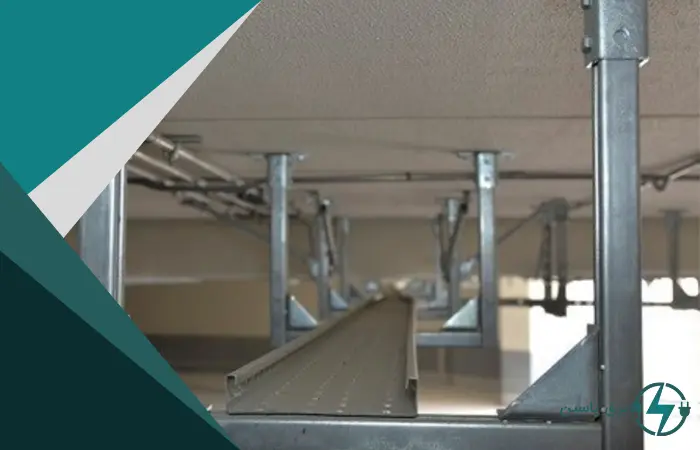

ساپورت سینی کابل U شکل

ساپورت‌های زیر سقفی U شکل به سه روش مختلف قابل نصب هستند. روش اول شامل استفاده از آویز راد است، که در این روش ساپورت‌های U شکل سبک و متوسط به کار می‌روند. در روش دوم، نصب ساپورت سینی کابل U شکل با استفاده از آویز پروفیل انجام می‌شود. این ساپورت‌ها به سه دسته سبک، متوسط و سنگین تقسیم می‌شوند. روش سوم شامل استفاده از مهار جانبی بریس برای نصب ساپورت‌های U شکل است. در این روش باید بارهای جانبی ناشی از زلزله نیز در نظر گرفته شود. همچنین، بسته به نوع پروژه، برای نصب ساپورت‌های U شکل می‌توان از بریس‌های طولی و عرضی استفاده کرد.

ساپورت سینی کابل U شکل

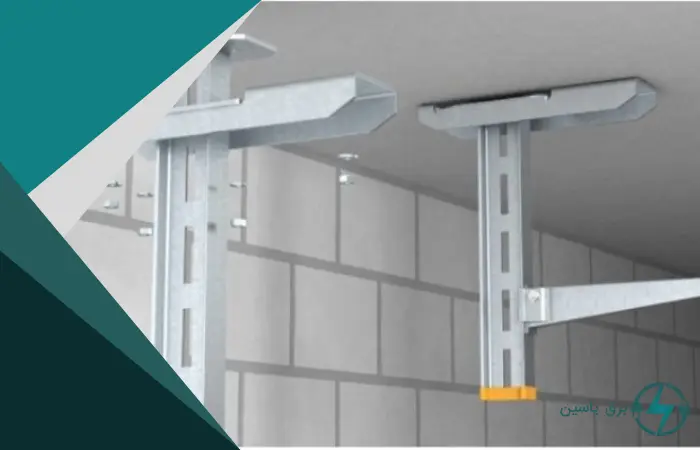

ساپورت سینی کابل T شکل

یکی دیگر از انواع ساپورت‌های سینی کابل، ساپورت‌های T شکل هستند. این ساپورت‌ها شبیه دستک‌هایی هستند که به صورت عمودی از سقف آویزان می‌شوند و برای نگه داشتن سینی‌های کابل استفاده می‌شوند. ارتفاع این ساپورت‌ها به راحتی قابل تنظیم است و بسته به نوع پروژه می‌توان از بریس‌های طولی و عرضی مناسب برای نصب آن‌ها بهره برد.

ساپورت سینی کابل T شکل

اتصالات ساپورت سینی کابل

اتصالات ساپورت سینی کابل نقش بسیار مهمی در استحکام و ایمنی سیستم‌های کابل‌کشی دارند. این اتصالات شامل انواع پیچ و مهره، کلیپس‌ها، براکت‌ها و بست‌های مختلف هستند که هر کدام برای شرایط خاصی طراحی شده‌اند. انتخاب و استفاده صحیح از این اتصالات نه تنها به تضمین پایداری سینی‌های کابل کمک می‌کند، بلکه نصب و نگهداری آن‌ها را نیز آسان‌تر می‌سازد. اتصالات با کیفیت می‌توانند تحمل وزن و فشار کابل‌ها را بهبود بخشیده و از خرابی‌ها و مشکلات احتمالی جلوگیری کنند.
